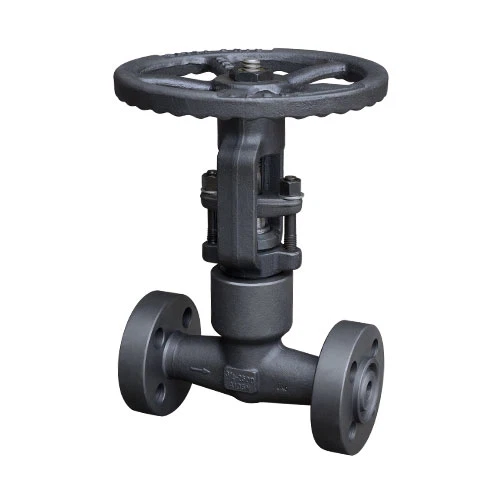

Basınç Contası Çıkış Vanaları
Diantai kanıtlanmış basınç mühür tasarımı.
Diantai esnek kama koltukların üstün sıkılık ve yapışma özgürlüğü sunuyor.
Kama yönlendirme, uzun sürtünme ömrü ile sonuçlanan koltuk sürtünmesini ve sürtünmeyi en aza indirir.
basınç contası esnek kama kapısı vanaları, yüksek basınçlı buhar (ana buhar izolasyonu), sıvı (besleme suyu izolasyonu), katalitik reformcular, hidro kırıcılar ve diğer zorlu hizmetler için idealdir.
● Diantai'nin kanıtlanmış basınçlı conta tasarımı.
● Diantai esnek kama koltukların üstün sıkılığını ve yapıştırma özgürlüğü sunar.
● Kama yönlendirme, uzun sürtünme ömrü ile sonuçlanan koltuk sürtünmesini ve sürtünmeyi en aza indirir.
● ASME B16.34'e göre tasarlanmıştır.
● Gövde, yüksek mukavemetli dövme ve isteğe bağlı dökme çelikten yapılmıştır.
● Diantai gövde mührü uzun süre boyunca hiçbir bakım gerektirmeyen sıkı bir sızdırmazlık sağlar.
● İsteğe bağlı ambalaj malzemesi yüklemesi.
● Dönmeyen gövde.
● Sert yüzeyli oturma yüzleri erozyona dayanıklıdır.
● Diğer boyutlar ve basınç sınıfları mevcut. Teknik özellikler için şirkete başvurun.
● Boyut aralığı (s)
● NPS 2 - 24 (DN 50 - 600)
● Basınç sınıfı
● ASME Sınıfları 600 - 4500
● Standart bağlantılar
● Soket kaynağı, Alın kaynak
Flanşlı Son Basınç Contalı Kapı Vanası 900Lb 2500Lb Standart Malzeme Özellikleri
YOK HAYIR. | Bölüm adı | CS'den ASTM'ye | ASTM'ye AS | SS ASTM'ye | |
A105 yazın | F22 yazın | F304 yazın (L) | F316 yazın (L) | ||
1 | Vücut | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
2 | Oturma yeri | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
3 | kama | A276 430 & 410 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
4 | Kök | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
5 | Basınç Koltuğu | A105 | A182 F304 | A182 F304 (L) | F316 (L) |
6 | Basınç halkası | A276 304L | A276 316L | ||
7 | kaput | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
8 | Bezi göz tutmak | A193 B7 | A193 B16 | A193 B8 (M) | |
9 | Toplu iğne | A276 420 | A182 F304 (L) | ||
10 | Kök Paketleme | Esnek Grafit | PTFE | ||
11 | PS Kilit Somunu | A194 2H | A194 4 | A194 8 | A194 8M |
12 | bez | A276 F420 | A182 F304 | ||
13 | Rakor flanş | A216 WCB | A351 CF8 | ||
14 | fındık | A194 2H | A194 4 | A194 8 | A194 8M |
15 | Yoke Somun | A276-410 | |||
16 | Tespit Somunu | A194 2H | A194 4 | A194 8 | A194 8M |
17 | El çarkı | A197 | |||
18 | HW Kilit Somunu | A194 2H | A194 4 | A194 8 | A194 8M |
19 | Yağ fincan | Pirinç | |||
Uygun orta | WOG vb | WOG vb | HNO3, CH3OOH vb | ||
Uygun sıcaklık | -29 425 yazı tipi | -29 550 yazı tipi | -29 180 yazı tipi | ||
Not: Diğer malzemeler istek üzerine mevcuttur.
Boyutlar (mm) ve Ağırlıklar (Kg) Not: Diğer malzemeler istek üzerine mevcuttur.
NPS | 1/2 | 3/4 | 1 | 1/4 | 1-1 / 2 | 2 | |
L (RTJ) | 900Lb 1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
2500Lb | 264 | 273 | 308 | 349 | 384 | 451 | |
'H (AÇIK) | 900Lb 150Lb | 216 | 250 | 270 | 320 | 350 | 445 |
2500Lb | 321 | 321 | 321 | 373 | 406 | 495 | |
W | 160 | 160 | 180 | 200 | 250 | 280 | |
Ağırlıklar | 900Lb 1500Lb | 19.6 | 21,5 | 25,7 | 37.8 | 48.5 | 99.8 |
2500Lb | 21,5 | 24,7 | 30,4 | 48.1 | 58.1 | 130.0 |
